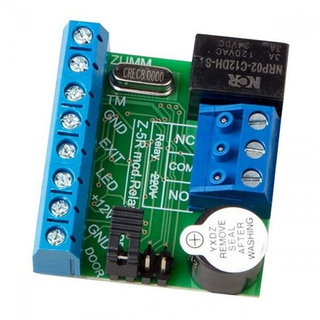

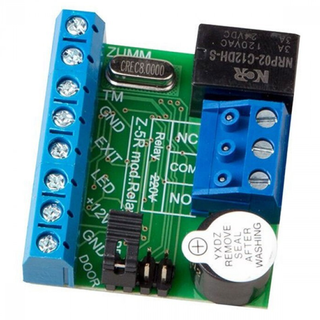

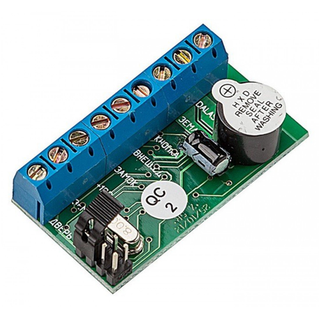

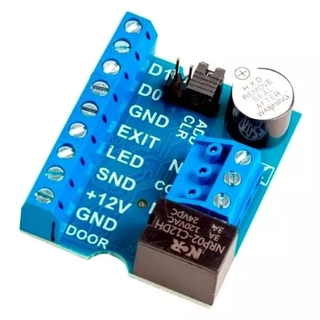

Контроллер Z5R от Iron Logic — простое, надёжное и бюджетное решение для построения системы контроля доступа. Чтобы устройство работало корректно, необходимо правильно провести первичную настройку. В этом материале — пошаговое руководство, которое поможет записать мастер-ключ, добавить пользователей и при необходимости полностью очистить память контроллера.
В конце статьи доступна видеоверсия инструкции — сохраняйте материал в закладки, он пригодится не один раз.
Видеоурок по настройке Z5R
Если YouTube недоступен — ниже приведены альтернативные ссылки для просмотра.
1. Создание мастер-ключа
Мастер-ключ — это главный ключ администратора, необходимый для добавления новых пользователей, настройки времени открывания двери и других операций. Без него полноценная настройка невозможна.
Порядок действий:
- Подключите питание к контроллеру.
- В течение первых 16 секунд приложите один или несколько ключей — они станут мастер-ключами.
- После 16 секунд прозвучат 4 коротких сигнала — режим завершён, ключи записаны.
2. Добавление обычных ключей
Вариант 1: через мастер-ключ
- Приложите мастер-ключ к считывателю на 6 секунд.
- После звукового сигнала прикладывайте обычные ключи по одному, каждый не дольше 1 секунды.
- Через 16 секунд после последнего действия контроллер вернётся в штатный режим.
Вариант 2: через перемычку (режим Accept)
- Отключите питание устройства.
- Установите перемычку в положение №3.
- Подайте питание. Контроллер подаст одиночный сигнал — это означает, что он готов к добавлению ключей.
- Прикладывайте ключи по одному. Удерживать более 1 секунды не нужно.
- Через 16 секунд бездействия устройство выйдет из режима добавления. Перемычку следует вернуть в исходное положение.
3. Удаление всех ключей
Способ 1: с помощью перемычки
- Отключите питание контроллера.
- Установите перемычку в положение №2.
- Включите питание. Прозвучат 4 звуковых сигнала, подтверждающих успешное удаление всех ключей.
Способ 2: с помощью мастер-ключа
- Последовательно приложите мастер-ключ 3 раза по 1 секунде. Каждый раз будет звуковой сигнал: 1, 2 и 3.
- После этого приложите его ещё один раз на 6 секунд.
- Перезагрузите контроллер. Все ключи будут удалены.
Полезные советы
- Не держите ключ у считывателя более 1 секунды — это может вызвать ошибку записи.
- Перед перестановкой перемычек обязательно отключайте питание контроллера.
- Чтобы выйти из режима записи, достаточно 16 секунд бездействия.
- Не забывайте возвращать перемычки в исходное положение после завершения операций.
Где посмотреть видео, если YouTube недоступен
Альтернативные площадки для просмотра видео:
- RuTube: https://rutube.ru/video/1c6eeb27623101bc642940d8aa42c9e4/
- Dzen Видео: https://dzen.ru/video/watch/6808ce579851b2570cd39cfd
- VK Видео: https://vk.ru/video-223265490_456239707
Где купить контроллер Z5R и другие компоненты СКУД
Контроллер Z5R от Iron Logic, а также считыватели, замки и готовые комплекты СКУД доступны в каталоге интернет-магазина «Безопасная Среда (SafeEnvir)». Оборудование поставляется с инструкциями и поддержкой на этапе подключения.
Надёжность системы начинается с правильной настройки. Пользуйтесь инструкцией и возвращайтесь к ней при необходимости.
