Во второй части нашей инструкции по контроллеру Z5R от Iron Logic мы рассмотрим, как правильно подключить внешние устройства — замки, кнопку выхода, блок питания и считыватель. Если вы пропустили первую часть о настройке и записи ключей, рекомендуем ознакомиться с ней прежде, чем переходить к монтажу оборудования.
Контроллер Z5R поддерживает как электромеханические, так и электромагнитные замки, а также контактные считыватели Touch Memory. Все ключевые этапы подключения собраны в одном коротком и понятном видео — внизу страницы вы найдёте также ссылки на альтернативные видеоплатформы.

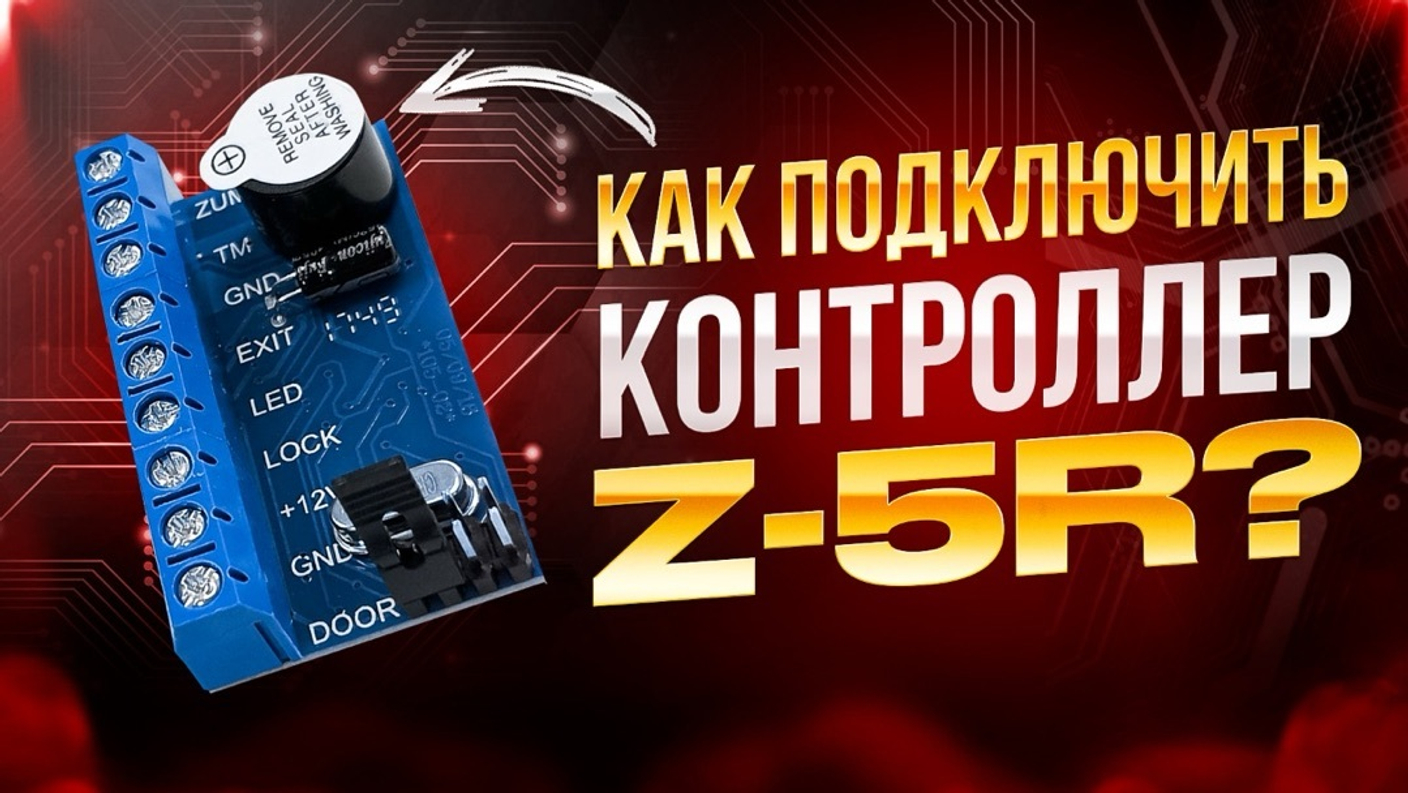

Видеоурок по подключению оборудования к Z5R
Если YouTube недоступен, воспользуйтесь ссылками ниже.
1. Подключение замка к контроллеру
Контроллер Z5R работает с двумя типами замков:
- электромеханическими — перемычка в положении №1
- электромагнитными — перемычка в положении №4
Подключение в обоих случаях осуществляется к клеммам «Замок» и «12V».
Важно: обязательно используйте защитный диод при подключении замка для предотвращения повреждения платы.
2. Подключение кнопки выхода
Кнопка выхода подключается к клеммам EXIT и GND. Подходит стандартная кнопка с нормально разомкнутыми контактами. При замыкании этих клемм контроллер получает команду на открытие замка.
3. Подключение блока питания
Контроллер питается от 12 В. Подключение производится следующим образом:
- плюс от блока питания — на клемму «12V»
- минус — на одну из клемм «GND» (у контроллера их две)
Убедитесь в надёжности соединений перед подачей питания.
4. Подключение считывателя Touch Memory
Контроллер Z5R поддерживает только протокол Touch Memory (TM), поэтому для него подходят контактные считыватели типа Dallas.
Распиновка подключения:
- красный — DALLAS
- чёрный — GND
- жёлтый — LED (подсветка)
Обратите внимание: Z5R не поддерживает протокол Wiegand26. Если вам нужен бесконтактный вариант, используйте совместимый считыватель Matrix от Iron Logic.
Альтернативные платформы для просмотра видео
Если YouTube недоступен, вы можете посмотреть ролик на других платформах:
- RuTube: https://rutube.ru/video/bbf2156f8a5fdf8317fe1aedfeca2a23/
- Dzen Видео: https://dzen.ru/video/watch/67fe64d1e6b59e57eb974ae5
- VK Видео: https://vk.ru/video-223265490_456239689
